NOK-UPI型活塞/活塞桿密封_NOK密封件

所屬分類：NOK密封件
點擊次數(shù)：
發(fā)布日期：2018-07-07 00:00:00
在線詢價

詳細(xì)介紹

詢價致電：0769-22210391 傳真：0769-22217692 手機(jī)：13450082237

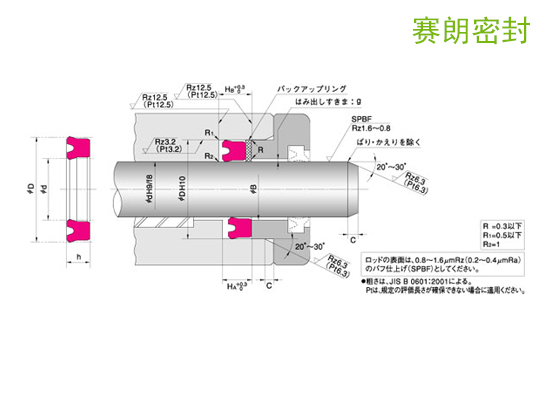

密封件公稱尺寸			腔體尺寸						NOK 零件號
d	D	h	φd	φD	φD1	HA	HB	C	NOK 零件號
6.3	16.3	8	6.3	16.3	15.3	9	11	2.5	FU0024D0
7.1	17.1	8	7.1	17.1	16.1				FU0030D0
8	18	8	8	18	17				FU0043D0
9	19	8	9	19	18				FU0054D0
10	20	8	10	20	19				FU0069D0
11.2	21.2	8	11.2	21.2	20.2				FU0081D0
12	25	8	12	25	24				FU0093D0
12.5	22.5	8	12.5	22.5	21.5				FU0102D0
14	24	8	14	24	23				FU0122D0
15	25	8	15	25	24				FU0135D0
16	26	8	16	26	25				FU0157D0
16	32	10	16	32	31	11	13		FU0161D0
18	28	8	18	28	27	9	11	3.5	FU0182D0
18	31	10	18	31	30	11	13		FU0186D0
20	30	8	20	30	29	9	11		FU0215D0
	33	10	20	33	32	11	13		FU0221D0
	35	10	20	35	34	11	13		FU0224D0
21.5	31.5	8	21.5	31.5	30.5	9	11		FU0239D0
22	32	8	22	32	31	9	11		FU0246D0
22	35	10	22	35	34	11	13		FU0249D0
22.4	30	5	22.4	30	29	5.7	7.7		FU0260D0
22.4	32.4	8	22.4	32.4	31.4	9	11		FU0263D0
25	35	8	25	35	34				FU0282D0
	38	8	25	38	37				FU0287D0
	40	10	25	40	39	11	13		FU0292D0
	45	12	25	45	44	13	15		FU0301D0
25.5	35.5	8	25.5	35.5	34.5	9	11		FU0309D1
28	35.5	5	28	35.5	34.5	5.7	8.7		FU0320D1
	40	10	28	40	39	11	14		FU0330D0
	43	10	28	43	42				FU0340D0
30	45	10	30	45	44				FU0368D0
30	46	10	30	46	45				FU0369D0
31.5	46.5	10	31.5	46.5	45.5				FU0387D0
32	46	10	32	46	45			4	FU0403D0
35	50	10	35	50	49				FU0437D0
35.5	45	6	35.5	45	44	7	10		FU0451D0
35.5	50.5	10	35.5	50.5	49.5	11	14		FU0456D0
38	52	10	38	52	51				FU0470D0
40	55	10	40	55	54				FU0505D0
	56	10	40	56	55				FU0508D0
	60	12	40	60	59	13	16		FU0514D0
41	56	10	41	56	55	11	14		FU0523D0
45	56	7	45	56	55	8	11		FU0572D1
	60	10	45	60	59	11	14		FU0577D0
	61	10	45	61	60				FU0579D0
46	60	10	46	60	59				FU0588D0
48	63	10	48	63	62				FU0601D0
50	65	10	50	65	64				FU0631D0
	66	12	50	66	65	13	16		FU0635D0
	70	12	50	70	69				FU0639D0
51	71	12	51	71	70				FU0669D0
53	73	12	53	73	72				FU0683D0
55	71	12	55	71	70				FU0704D0
	75	12	55	75	74				FU0708D0
	80	15	55	80	79	16	19		FU0712D0
56	72	12	56	72	71	13	16		FU0727D0
56	76	12	56	76	75				FU0728D0
58	78	12	58	78	77				FU0736D0
60	71	7	60	71	70	8	11		FU0750D0
60	80	12	60	80	79	13	16		FU0761D0
62	82	12	62	82	81				FU0777D0
63	83	12	63	83	82				FU0793D0
65	85	12	65	85	84			5	FU0819D0
67	87	12	67	87	86				FU0831D0
70	90	12	70	90	89				FU0862D0
71	80	6	71	80	79	7	10		FU0879D1
71	91	12	71	91	90	13	16		FU0884D0
75	95	12	75	95	94				FU0910D0
80	100	12	80	100	98				FU0948D0
80	100	15	80	100	98	16	19		FU0949D0
85	100	9	85	100	98	10	13		FU0984D1
85	105	12	85	105	103	13	16		FU0989D0
90	110	12	90	110	108				FU1030D0
92	112	12	92	112	110				FU1042D0
95	115	12	95	115	113				FU1056D0
95	120	15	95	120	118	16	19		FU1061D0
98	112	9	98	112	110	10	13		FU1068D0
100	120	12	100	120	118	13	16		FU1089D0※
100	125	15	100	125	123	17	20		FU1096D0
105	125	15	105	125	123	17	20		FU1129D0
106	120	8.5	106	120	118	9.5	12.5		FU1135D1
106	126	15	106	126	124	17	20		FU1138D0
110	130	15	110	130	128				FU1165D0
112	132	15	112	132	130				FU1182D0
115	135	15	115	135	133				FU1198D0
118	132	9	118	132	130	10	13		FU1932D0
118	138	15	118	138	136	17	20		FU1207D0
120	140	15	120	140	138				FU1224D0
125	145	15	125	145	143				FU1257D0
130	150	15	130	150	148			6.5	FU1284D0
132	152	15	132	152	150				FU1292D0
135	155	15	135	155	153				FU1305D0
136	150	9	136	150	148	10	13		FU1933D0
140	160	15	140	160	158	17	20		FU1327D0
140	165	15	140	165	163				FU1330D0
145	165	15	145	165	163				FU1344D0
150	170	15	150	170	168				FU1363D0
150	175	15	150	175	173				FU1365D0
155	180	15	155	180	178		21		FU1391D0
160	185	15	160	185	183				FU1413D0
165	190	15	165	190	188				FU1431D0
170	195	15	170	195	193				FU1448D0
175	200	15	175	200	198				FU1461D0
180	205	15	180	205	203				FU1490D0
185	210	15	185	210	208				FU1504D0
190	215	15	190	215	213				FU1519D0
199	224	15	199	224	222				FU1532D0
200	225	15	200	225	223				FU1547D0
200	225	18	200	225	223	20	24		FU1549D0
205	235	18	205	235	233				FU1565D0
210	235	18	210	235	233				FU1579D0
212	237	18	212	237	235				FU1584D0
220	245	18	220	245	243				FU1599D0
224	249	18	224	249	247				FU1612D0
225	250	18	225	250	248				FU1625D0
230	254	18	230	254	252				FU1639D0
230	255	18	230	255	253				FU1641D0
236	261	18	236	261	259				FU1648D0
240	265	18	240	265	263				FU1662D0
250	275	18	250	275	273				FU1682D0
260	290	18	260	290	288			8	FU1706D0
265	295	18	265	295	293				FU1713D0
270	300	18	270	300	298				FU1722D0
280	310	18	280	310	308				FU1735D0
290	320	18	290	320	318				FU1750D0
300	330	18	300	330	328				FU1764D0

密封件公稱尺寸			腔體尺寸						NOK 零件號
d	D	h	φd	φD	φD1	HA	HB	C	NOK 零件號
310	340	22	310	340	338	24	28	10	FU1773D0
315	345	22	315	345	343	24	28		FU1775D0
320	350	15	320	350	348	17	21		FU1778D0
	350	18	320	350	348	20	24		FU1779D0
	350	22	320	350	348	24	28		FU1780D0
	360	25	320	360	358	27	31		FU1781D0
323	355	24	323	355	353	26	30		FU1784D0
330	360	20	330	360	358	22	26		FU1788D0
	360	22	330	360	358	24	28		FU1789D0
	370	28	330	370	368	30	34		FU1791D0
340	370	22	340	370	368	24	28		FU1795D0
350	380	22	350	380	378	24	28		FU1799D0
350	390	28	350	390	388	30	34		FU2016D0
355	385	22	355	385	383	24	28		FU1801D0
370	400	22	370	400	398				FU1809D0
375	405	22	375	405	403				FU1812D0
380	410	22	380	410	408				FU1816D0
385	415	22	385	415	413				FU1993D0
390	420	22	390	420	418				FU1818D0
400	425	22	400	425	423				FU1822D0
400	430	22	400	430	428				FU1823D0
405	440	25	405	440	438	27	32	15	FU1827D0
410	445	25	410	445	443	27	32		FU1829D0
410	460	35	410	460	458	37	42		FU1830D0
415	450	25	415	450	448	27	32		FU1831D0
420	455	25	420	455	453				FU1833D0
425	460	25	425	460	458				FU2223D0
430	460	22	430	460	458	24	29		FU1977D0
430	465	25	430	465	463	27	32		FU2013D0
431	457.2	18	431	457.2	455	20	25		FU1839D1
435	470	25	435	470	468	27	32		FU1841D0
440	470	19	440	470	468	21	26		FU1842D0
440	475	28	440	475	473	30	35		FU1976D0
445	480	25	445	480	478	27	32		FU2428D0
450	485	25	450	485	483	27	32		FU1845D0
456	490	30	456	490	488	32	37		FU1847D1
460	495	25	460	495	493	27	32		FU1849D0
465	500	26.5	465	500	498	28.5	33.5		FU2648D0
470	505	25	470	505	503	27	32		FU1851D0
475	510	25	475	510	508				FU1854D0
480	515	25	480	515	513				FU2025D0
490	530	25	490	530	528				FU1855D0
500	535	25	500	535	533			20	FU1856D0
500	540	25	500	540	538				FU1857D0
507	547	28	507	547	545	30	35		FU1858D0
525	565	28	525	565	563	30	35		FU2743D0
530	570	25	530	570	568	27	32		FU2718D0
540	575	23	540	575	573	25	30		FU2376D0
560	600	28	560	600	598	30	35		FU1865D0
595	640	28	595	640	638	30	35		FU1986D0
600	650	32	600	650	648	34	39		FU2017D0
650	690	25	650	690	688	27	32		FU2003D0
660	700	32	660	700	698	34	39		FU1870D0
680	720	32	680	720	718				FU1871D0
695	745	32	695	745	743				FU2398D0
700	750	35	700	750	748	37	42		FU1874D0
730	750	30	730	750	748	32	37		FU2078D0
755	800	32	755	800	798	34	39		FU1876D0
800	830	20	800	830	828	22	27		FU1978D0
800	850	35	800	850	848	37	42		FU1881D0
850	900	35	850	900	898	37	42		FU2219D0
870	900	20	870	900	898	22	27		FU1979D0
920	970	35	920	970	968	37	42		FU1888D1
1050	1100	30	1050	1100	1098	32	37		FU2391D0
1096	1146	30	1096	1146	1144				FU2558D0
1150	1200	30	1150	1200	1198				FU2229D0
1380	1430	30	1380	1430	1428				FU2392D
